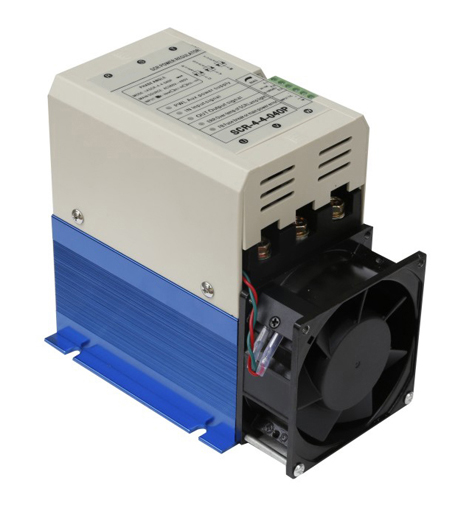

ZHSCR小型三相電力調整器(40安)
使用說明:
1、ZHSCR系列主電源分為：AC220V-AC240V及AC340V-AC480V兩種，使用前請確認電壓。
2、ZHSCR系列線路板電壓和主電源電壓同步，無需外接線路板操作電壓。
3、ZHSCR系列內附保險絲，作為過電流及短路保護，如燒毀請以同等規格替換。
4、ZHSCR系列負載不可接零線，否則會造成ZHSCR失去控制，關不斷電流。
5、ZHSCR系列輸出平滑，控溫精準，且控制IR燈管節能效果非常明顯，廣泛用于鞋機、涂裝、隧道。

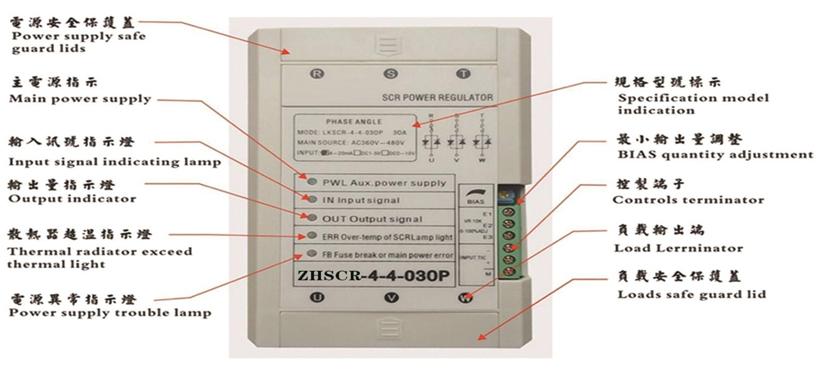

ZHSCR系列電力調整器面板各部功能簡介：

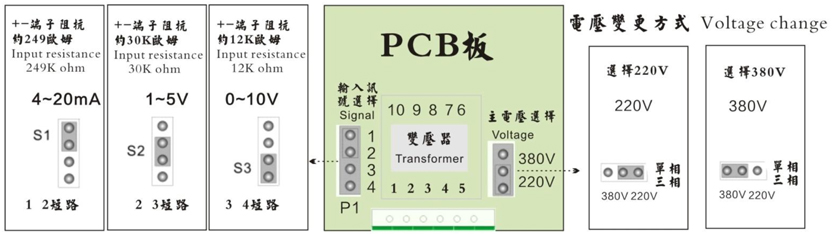

輸入訊號變更及主電壓變更方式:
拆除塑膠外殼，翻開PC板找到P1短路插座如下列圖示變更：
輸入訊號變更方式:

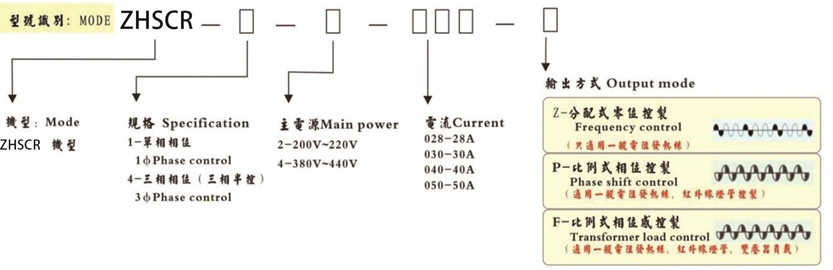

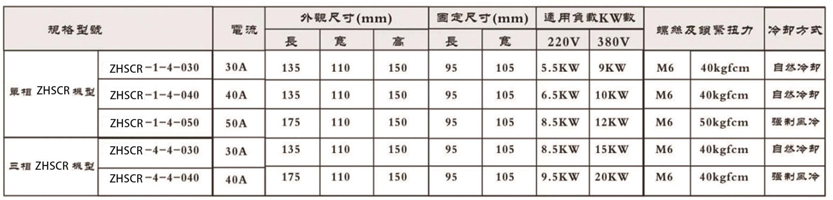

訂貨索引表:
選購請先確定：負載是否在ZHSCR容量范圍內
計算方式：
單相：負載(KW)/電壓(V)＝安培(A）*(1.2)=應選ZHSCR安培(A)
三相：［負載(KW)電壓(V)］3＝安培(A)*(1.2)=應選用ZHSCR安培(A)
1、內建智慧功能特點
2、頻率&相序自動辨識：使用范圍廣泛
3、內建超溫保護開關：超溫立即停止輸出
4、高速保險絲：主回路段設有高速保險

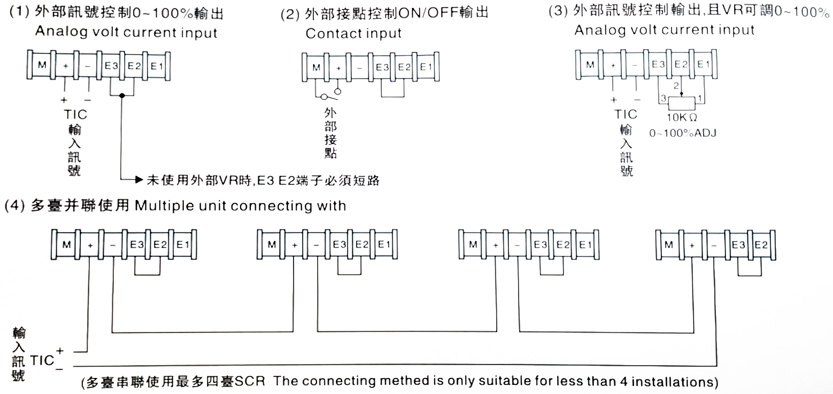

線路板端子接線范例：
