產品概述:

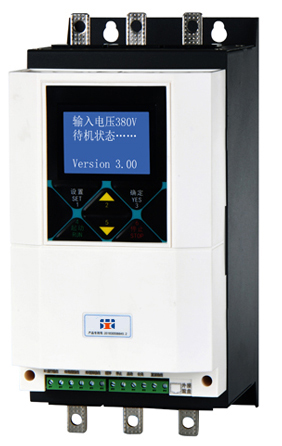

ZHZR-Z系列軟啟動器采取三進三出可控硅全時在線式結構，成套裝柜無需外接交流接觸器；內部采用大功率風冷散熱器和高速軸流風機，確保軟啟動長時間可靠運行；使用時務必考慮柜內排風散熱！本產品廣泛適用于傳輸類設備、風機、水泵、破碎機等負載的起動控制，產品符合GB14048.6-2016
性能特點:
V3軟起動（下稱V3）設計理念秉承可靠、好用、實用、低綜合成本。
這里所說的綜合成本包括：制造成本、現場調試成本、故障診斷成本、售后服務成本等。
V3具體特點羅列如下：
1、屏幕顯示信息量大，便于遠程診斷分析，減少因誤判而帶來的包括往返差旅費等故障解決成本。
2、外部適配N/5電流互感器，較之N/1或者N/0.1互感器，市場通用，方便售后維護。
3、可控硅驅動電路采用脈沖變壓器，減少因可控硅導通不良等而引起的電路板損壞。
4、無需現場校準電流。V3摒棄以往通過改變電流采樣電阻來適配不同功率起動柜的方法。原方法的最大弊端是，當匹配不同功率柜時，需要改變電流采樣電阻，并往往需要現場進行校準。V3僅通過互感器比例設置，即可與相應功率柜匹配。因其具有的通用性，極大的方便整機廠備貨與現場售后服務人員。
5、觸發電路功率大，可選用觸發電流達 100mA 的可控硅。擴大對可控硅的適應范圍，也便于整機廠選型。
6、所有的繼電器都可以編程，便于靈活應對用戶要求。
7、分別設置面板按鍵與接線端子的起動、停止方式（點動、軟起、軟停多種組合），可應對某些比較特殊的要求
8、真正的兩線方式。兩線控制起停方式接線極為簡單。通常，該起停方式尤其適用于浮球供水場合。
9、兩種起動方式：電壓起動、限流起動。
電壓起動方式，類似自耦起動或星-三角起動。但尤其適用于現場電源比較“軟”的場合：起動時輸出到電機的起動電壓，不受輸入電壓高低影響，僅取決于設定的起動電壓（電源電壓<起動電壓時例外）?？蓽p少無謂的“斜坡爬坡”時間，減少電機起動時大電流發熱時間，利于快速完成起動過程限流起動方式，適用于現場要求起動電流比較小的場合。起動全過程檢測三相平均電流不超過設定的數值。
10、可控硅限流功能。在整個起動、運行、軟停過程中，隨時監控電流不超過可控硅的標稱電流。最大程度避免可控硅因過流而損壞。
11、故障定位準確。例如，可發生缺相時，除了定位到缺相的相位，并且還定位到具體是輸入缺相還是輸出缺相。方便用戶現場查找故障源。
12、具有停機信息記錄。記錄中有停機時刻的輸入電壓、輸出電壓、各相電流、停機源、故障原因等信息。有了這類記錄，可以在用戶與服務方之間建立起規范化的溝通描述。避免因信息溝通不暢而造成的浪費。當遇到現場起動困難、莫名停機等疑難雜癥時，調用此規范的信息，有利于快速溝通以及了解現場情況，極大方便了解決故障以及遠程分析診斷。從而采取針對性措施快速解決問題。
13、為了現場快速簡便的判別常見故障，特設計了“工具箱”。工具箱中有端口測試、電源測試、可控硅短路測試。方便診斷現場情況。
14、具有完備的保護功能。且各項保護功能均可關閉，以滿足現場急需。
15、參數設置菜單設計簡潔易懂。各個相關參數分組歸類，相關參數附屬在主參數之后，便于相關參數一次設置完成并可避免遺漏關聯參數的設置。
技術參數:
|
序號 |
參數名稱 |
提要 |
|
2.1 |
額定電流 |
電機的額定電流。初次使用必設 |
|
2.2 |
起動模式 |
電壓、限流起動模式的選擇 |
|
2.3 |
缺相保護 |
判斷輸出輸入缺相依據的設置 |
|
2.4 |
短路保護 |
瞬時大電流的保護 |
|
2.5 |
欠流保護 |
電流太小的保護 |
|
2.6 |
失衡保護 |
電流不平衡保護 |
|
2.7 |
過載保護 |
超額定電流運行的保護 |
|
2.8 |
過熱保護 |
可控硅散熱器過熱的保護 |
|
2.9 |
過壓保護 |
輸入電壓太高的保護 |
|
2.10 |
欠壓保護 |
輸入電壓太低的保護 |
|
2.11 |
鍵盤 |
鍵盤按鍵起動及停止模式的設置 |
|
2.12 |
端子 |
接線端子起動及停止模式的設置 |
|
2.13 |
K1 編程 |
K1 繼電器功能設置 |
|
2.14 |
K2 編程 |
K2 繼電器功能的設置 |
|
2.15 |
K3 編程 |
K3 繼電器功能的設置 |
|
2.16 |
直流表 |
外接 0~20mA、4~20mA 直流表的選擇 |
|
2.17 |
電源相序 |
可限定何種輸入相序方可起動 |
|
2.18 |
軟停設置 |
有關軟停過程參數的設置 |
|
2.19 |
起動延時 |
收到起動指令后，延時起動時間 |
|
2.20 |
來電重起 |
運行期間停電，再次來電后是否自動起動 |
|
2.19 |
恢復出廠設置 |
額定電流恢復到出廠設置，其它參數恢復到缺省值 |
外形尺寸:
|
序號 |
參數 |
選項 |
缺省值 |
|
2.2 |
起動模式 |
電壓起動、限流起動 |
電壓起動 |
